شیر تست و تخلیه (Test And Drain Valve/Duyar)
شیر تست و تخلیه (Test And Drain Valve) مدل Duyar | کنترل و تست دقیق سیستم اسپرینکلر
در سیستمهای اطفا حریق آبی، اطمینان از عملکرد صحیح شیرها و اسپرینکلرها تنها با نصب تجهیزات مناسب کافی نیست؛ بلکه باید امکان تست دورهای و تخلیه کنترلشده نیز فراهم باشد.

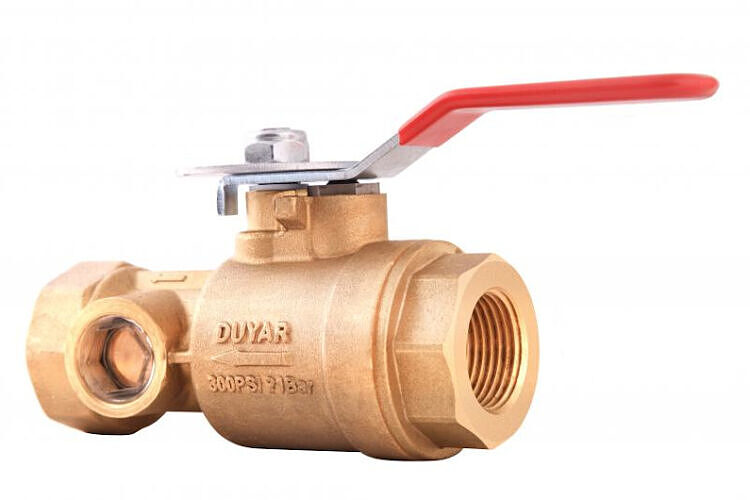

شیر تست و تخلیه (Test And Drain Valve) مدل Duyar یکی از اجزای کلیدی شبکه اسپرینکلر است که برای شبیهسازی عملکرد یک اسپرینکلر واقعی و همچنین تخلیه آب از سیستم مورد استفاده قرار میگیرد.
این تجهیز با طراحی مهندسیشده، فرآیند تست سیستم را ساده، سریع و ایمن میکند و نقش مهمی در نگهداری و بهرهبرداری اصولی از سیستمهای اعلام و اطفا حریق ایفا مینماید.
شیر تست و تخلیه چیست و چه کاربردی دارد؟
Test And Drain Valve یک شیر چندحالته است که معمولاً در انتهای رایزر (Riser) سیستم اسپرینکلر نصب میشود و دو عملکرد اصلی دارد:
1- حالت تست (Test)
در این وضعیت، شیر بهگونهای تنظیم میشود که دبی خروجی آن معادل دبی یک اسپرینکلر مشخص (مثلاً K5.6) باشد.
با باز کردن این حالت:
جریان آب شبیه به باز شدن یک اسپرینکلر واقعی ایجاد میشود.
شیر یکطرفه تر (Wet Alarm Valve) فعال میشود.
سوئیچ فشار یا واتر موتور گنگ به صدا درمیآید.
عملکرد صحیح سیستم هشدار بررسی میشود.
این فرآیند بدون نیاز به فعال شدن واقعی اسپرینکلر انجام میشود.
2- حالت تخلیه (Drain)
در این وضعیت، مسیر خروجی کاملاً باز میشود تا:
آب باقیمانده در رایزر یا بخش مشخصی از شبکه تخلیه گردد.
تعمیرات، سرویس یا تغییرات سیستم با ایمنی کامل انجام شود.
از باقیماندن فشار ناخواسته در لولهها جلوگیری گردد.
ویژگیهای فنی شیر تست و تخلیه Duyar
برند Duyar این شیر را مطابق با استانداردهای بینالمللی طراحی کرده و ویژگیهای زیر را در ساخت آن لحاظ نموده است:
جنس بدنه: برنج یا چدن با مقاومت بالا در برابر خوردگی
طراحی چندحالته: OFF / TEST / DRAIN
اوریفیس کالیبرهشده: جهت شبیهسازی دقیق دبی اسپرینکلر
اتصال رزوهای استاندارد
مقاومت بالا در برابر فشار کاری سیستمهای اسپرینکلر
نصب آسان در رایزرهای Wet System
سازگار با استانداردهای NFPA
نحوه عملکرد در سیستم اسپرینکلر تر (Wet System)
در سیستمهای تر که لولهها همواره پر از آب تحت فشار هستند، شیر تست و تخلیه معمولاً در پاییندست شیر یکطرفه تر (Wet Alarm Valve) نصب میشود.
✅ در حالت Test، فشار در سیستم افت کرده و کلاپر (Clapper) شیر آلارم باز میشود.
✅ مسیر Trim فعال شده و آلارم مکانیکی یا الکتریکی تحریک میشود.
✅ اپراتور میتواند عملکرد کامل سیستم هشدار و جریان آب را بررسی کند.
این فرآیند طبق الزامات استانداردهای نگهداری دورهای سیستمهای اطفا انجام میشود.
اهمیت شیر Test And Drain در نگهداری سیستم
سیستم اسپرینکلر بدون تست دورهای، قابل اعتماد نیست.
وجود شیر تست و تخلیه باعث میشود:
تست ماهانه یا فصلی بدون باز کردن اسپرینکلر انجام شود.
از سلامت شیر آلارم و سوئیچ فشار اطمینان حاصل گردد.
مشکلات گرفتگی یا افت فشار سریعاً شناسایی شود.
عملیات تعمیر و نگهداری با ایمنی کامل انجام گردد.
در پروژههای صنعتی و ساختمانی بزرگ، این شیر یک الزام طراحی محسوب میشود.
کاربردها
شیر تست و تخلیه Duyar در تمامی پروژههای مجهز به سیستم اسپرینکلر استفاده میشود، از جمله:
ساختمانهای مسکونی و تجاری
مجتمعهای اداری و اداری-تجاری
سولهها و کارخانههای صنعتی
پارکینگهای طبقاتی
مراکز درمانی و بیمارستانها
هتلها و مراکز اقامتی
مزایای استفاده از شیر تست و تخلیه Duyar
✔ افزایش اطمینان از عملکرد سیستم اطفا
✔ تست سریع بدون آسیب به اسپرینکلر
✔ کاهش هزینههای نگهداری
✔ طراحی صنعتی مقاوم و بادوام
✔ سازگاری کامل با شیرهای Wet Alarm Valve
✔ نصب و بهرهبرداری آسان
تفاوت شیر تست و تخلیه با شیر تخلیه معمولی
ویژگی | شیر تست و تخلیه | شیر تخلیه معمولی |
|---|---|---|
شبیهسازی عملکرد اسپرینکلر | ✅ دارد | ❌ ندارد |
دارای اوریفیس کالیبره | ✅ بله | ❌ خیر |
حالت چندگانه | ✅ OFF/TEST/DRAIN | ❌ معمولاً تکحالته |
کاربرد تخصصی در سیستم اسپرینکلر | ✅ | محدود |
نکات مهم در انتخاب و خرید
هنگام انتخاب این تجهیز، موارد زیر بررسی شود:
سایز اتصال متناسب با رایزر
نوع سیستم (Wet یا Dry)
دبی معادل اسپرینکلر مورد نظر
فشار کاری سیستم
اصالت برند و کیفیت ساخت
در سیستمهای استاندارد، استفاده از تجهیزات معتبر مانند Duyar باعث افزایش عمر مفید کل شبکه میشود.
جمعبندی
شیر تست و تخلیه (Test And Drain Valve) مدل Duyar یکی از اجزای ضروری در سیستمهای اسپرینکلر تر است که امکان تست عملیاتی و تخلیه ایمن شبکه را فراهم میکند.
این تجهیز با طراحی دقیق و اوریفیس کالیبرهشده، نقش مهمی در تضمین عملکرد صحیح شیر آلارم و کل سیستم اطفا حریق دارد.
اگر هدف، داشتن یک سیستم اسپرینکلر قابل اعتماد، استاندارد و قابل تست است، نصب این شیر یک ضرورت فنی محسوب میشود.
