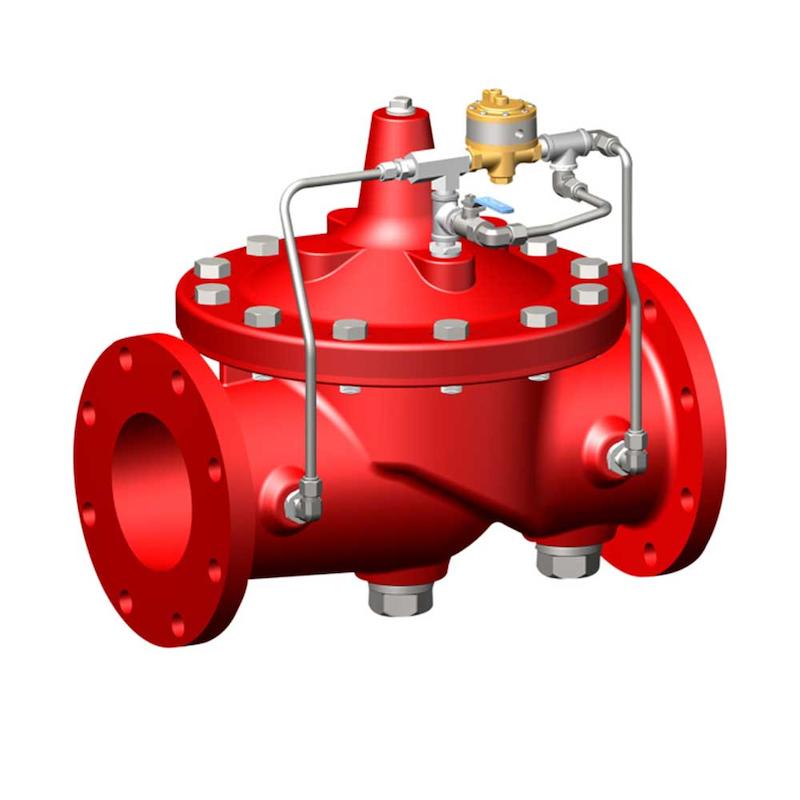

شیر سیلابی یا دیلوج ولو
راهنمای جامع و فنی شیر سیلابی (Deluge Valve)؛ قلب تپنده سیستمهای اطفاء حریق سیلابی
در صنایع حساس و پرخطر که سرعت گسترش حریق در آنها بسیار بالاست، سیستمهای اسپرینکلر سنتی (که نیاز به شکستن حباب شیشهای تکتک اسپرینکلرها دارند) کارایی لازم را ندارند.
در این سناریوها، شیر سیلابی (Deluge Valve) به عنوان کنترلکننده اصلی جریان آب وارد عمل میشود تا در کسری از ثانیه، حجم عظیمی از آب یا فوم را بر روی حریق تخلیه کند.
دیلوج ولو (Deluge Valve) چیست و چگونه کار میکند؟
شیر سیلابی یک شیر کنترل اتوماتیک هیدرولیکی است که در حالت عادی کاملاً بسته است.
این شیر مرز بین شبکه لولهکشی خشک (سمت نازلها) و شبکه لولهکشی تحت فشار آب (سمت منبع تغذیه) میباشد.
مکانیسم عملکرد (How it Works)
دیلوج ولو به زبان ساده از یک مکانیزم تعادل فشار استفاده میکند:
محفظه کنترل (Control Chamber): آب تحت فشار از پشت شیر به این محفظه هدایت میشود و یک دیافراگم یا پیستون را به سمت پایین (مسدود کردن مسیر اصلی) فشار میدهد. مساحت دیافراگم در این بخش بزرگتر از مجرای اصلی است، بنابراین حتی با وجود فشار مساوی در دو طرف، شیر بسته میماند.
فرمان تحریک (Actuation): به محض اینکه سیستم اعلام حریق (دتکتور حرارتی، دود، شعله یا سیستم پنوماتیک دستی) حریق را شناسایی کند، یک فرمان به شیر برقی (Solenoid Valve) یا شیر کمکی دستی صادر میشود.
تخلیه فشار محفظه: با باز شدن شیر برقی، آب موجود در محفظه کنترل تخلیه شده و فشار آن به شدت افت میکند.
تخلیه سیلآسا: فشار آب پشت شیر اصلی، دیافراگم را به بالا هل داده و آب با حداکثر دبی وارد لولهکشی خشک شده و از تمامی نازلهای باز (Open Sprinklers) به صورت همزمان و سیلآسا خارج میشود.
📋 انواع سیستمهای تحریک دیلوج ولو (Actuation Systems)
بر اساس نوع کاربری و طراحی مهندسی، شیرهای سیلابی به سه روش اصلی تحریک میشوند:
نوع تحریک | مکانیسم عمل | کاربرد اصلی |
|---|---|---|
تحریک الکتریکی (Electric Actuation) | با فرمان پنل اعلام حریق (FACP) به سولنوئید ولو (شیر برقی) ۲۴ ولت. | پتروشیمیها، نیروگاهها، انبارهای بزرگ مواد شیمیایی |
تحریک پنوماتیک/هیدرولیک (Wet/Dry Pilot) | استفاده از یک شبکه لولهکشی کمکی تحت فشار هوا یا آب مجهز به اسپرینکلرهای حساس به حرارت (Pilot Line). | محیطهای مستعد انفجار (Zone 1 & 2) که تجهیزات برقی ریسک دارند |
تحریک دستی (Manual Actuation) | کشیدن اهرم اضطراری روی خود شیر یا پنل مجاور شیر. | پشتیبان اضطراری در تمامی سیستمهای دیلوج |
مشخصات فنی و متریال بدنه (Engineering Specification)
در پروژههای صنعتی و ساختمانی بزرگ، متریال به کار رفته در شیر سیلابی باید استانداردهای سختگیرانهای را پاس کند تا در شرایط حریق دچار شکست متالورژیکی نشود:
متریال بدنه (Body Material): چدن داکتیل (Ductile Iron ASTM A536)، برنز (برای محیطهای دریایی و آب شور) یا فولاد ضد زنگ (Stainless Steel 316).
سایزها (Sizes): معمولاً از ۲ اینچ تا ۱۰ اینچ (DN50DN50DN50 تا DN250DN250DN250).
فشار کاری (Working Pressure): معمولاً ۱۷.۲ بار (250 psi250 \text{ psi}250 psi) یا ۲۵ بار (350 psi350 \text{ psi}350 psi).
نوع اتصال (Connection): فلنجی (Flanged) یا شیاردار (Grooved) مطابق با استاندارد ANSI یا DIN.
استانداردهای بینالمللی: دارای تاییدیههای معتبر جهانی نظیر UL Listed و FM Approved.
کاربردهای حیاتی شیر سیلابی در صنایع سنگین
شیرهای سیلابی عمدتاً در مکانهایی نصب میشوند که سرعت حریق بسیار بالا بوده و نیاز به خنکسازی سریع تجهیزات است:
ترانسفورماتورهای بزرگ برق: برای جلوگیری از انفجار روغن ترانس در صورت بروز آرک الکتریکی.
مخازن ذخیرهسازی سوخت و LPG: خنککاری دیواره مخازن مجاور حریق برای جلوگیری از پدیده BLEVE (انفجار مایع در حال جوش ناشی از انبساط بخار).
آشیانههای هواپیما: تخلیه سریع آب و فوم روی بدنه هواپیما.
صنایع پتروشیمی و سکوهای نفتی: اطفاء حریقهای هیدروکربنی با حجم بالا.
🛡️ چکلیست تست و نگهداری دیلوج ولو (HSE & Maintenance Checklist)
به دلیل اینکه این شیرها ممکن است سالها در حالت آمادهباش (Standby) باشند و عملیاتی نشوند، نگهداری دقیق آنها حیاتی است.
طبق استاندارد NFPA 25، مراحل زیر الزامی است:
تست تخلیه واقعی (Full Flow Test): حداقل سالی یکبار برای اطمینان از باز شدن کامل شیر و تمیزی نازلها.
تست تخلیه بدون آب (Dry Test / Trip Test): به صورت فصلی از طریق مسیر کنارگذر (Bypass) برای اطمینان از عملکرد شیر برقی و باز شدن دیافراگم بدون ورود آب به شبکه اصلی.
بررسی صافی (Y-Strainer): تمیز کردن صافی خط تحریک به صورت ماهانه؛ چرا که رسوبات آب میتواند مسیر تحریک شیر برقی را مسدود کند.
کنترل فشار گیجها: ثبت روزانه فشار بالا دست و فشار محفظه کنترل (این دو فشار باید با هم برابر باشند).
🆚 مقایسه شیر سیلابی (Deluge) با شیر پیشعملگر (Pre-action)
بسیاری از خریداران این دو شیر را با هم اشتباه میگیرند. این جدول تفاوت بنیادی آنها را نشان میدهد:
پارامتر | شیر سیلابی (Deluge) | شیر پیشعملگر (Pre-action) |
|---|---|---|
نوع نازلها/اسپرینکلرها | کاملاً باز (بدون حباب حرارتی) | بسته (دارای حباب حرارتی) |
ورود آب به لولهها | به محض تحریک شیر، آب از تمام نازلها خارج میشود. | تحریک شیر فقط لولهها را پر از آب میکند؛ خروج آب منوط به شکستن حباب اسپرینکلر است. |
کاربرد اصلی | اطفاء حریقهای سریع و خشن (مخازن سوخت) | محافظت از اتاقهای سرور و موزه (جلوگیری از تخلیه تصادفی آب) |
تخلیه تصادفی آب | ریسک بالا (اگر شیر بدون دلیل تحریک شود) | بسیار پایین (نیاز به دو فرمان همزمان دارد) |
❓ سوالات متداول کاربران در گوگل (FAQ)
۱. چرا شیر سیلابی (دیلوج ولو) در پتروشیمیها استفاده میشود؟
چون سرعت انتشار حریق هیدروکربنی بسیار بالاست.
دیلوج ولو اجازه میدهد کل محوطه مخزن یا زون عملیاتی در کمتر از چند ثانیه تحت پوشش کامل آب یا فوم قرار گیرد تا از انفجار مخازن جلوگیری شود.
۲. تفاوت شیر برقی (Solenoid) با دیلوج ولو چیست؟
شیر برقی یک شیر کوچک در خط کمکی (Trim) دیلوج ولو است. شیر برقی فرمان الکتریکی را دریافت کرده و با تخلیه آب محفظه کنترل، باعث باز شدن شیر اصلی (دیلوج ولو که سایز بزرگی دارد) میشود.
۳. استاندارد NFPA برای تست شیر سیلابی چیست؟
استاندارد NFPA 25 مرجع اصلی بازرسی، تست و نگهداری سیستمهای اطفاء حریق آبی است که تستهای هفتگی، ماهانه، فصلی و سالانه دیلوج ولوها را الزامی میکند.
۴. متریال مناسب برای شیر سیلابی در محیطهای ساحلی چیست؟
برای محیطهای ساحلی و آب شور (مانند سکوهای نفتی خلیج فارس)، بدنه شیر سیلابی باید از جنس نیکل-آلومینیوم-برنز (NAB) یا فولاد ضد زنگ Super Duplex باشد تا دچار خوردگی شدید نشود.
