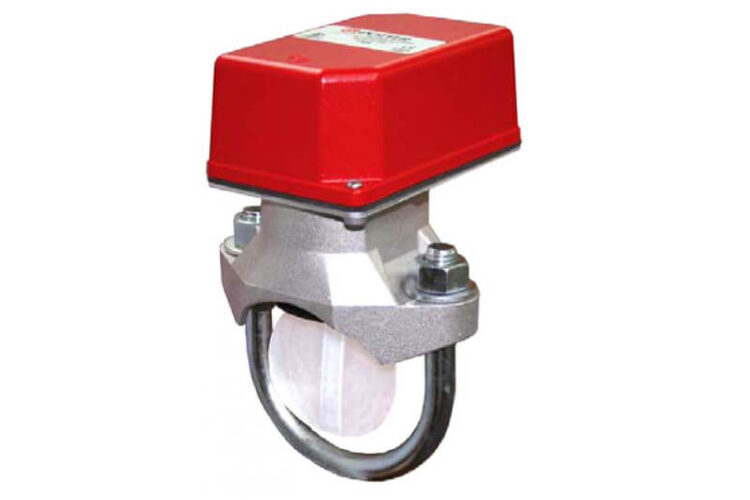

فلوسوئیچ (Flow Switch/Duyar)
فلوسوئیچ (Flow Switch) برند Duyar | کنترل و اعلام جریان آب در سیستم اطفا حریق
فلوسوئیچ (Flow Switch) یکی از تشخیص و اعلام جریان آب در شبکه اسپرینکلر را بر عهده دارد.
فلوسوئیچ برند Duyar با دقت بالا و طراحی صنعتی، به محض عبور جریان آب ناشی از فعال شدن اسپرینکلر یا باز شدن سیستم اطفا، سیگنال هشدار را به پنل اعلام حریق ارسال میکند.
این تجهیز نقش مهمی در تشخیص سریع وقوع حریق، فعالسازی آلارم و مانیتورینگ عملکرد سیستم اسپرینکلر دارد و یکی از اجزای استاندارد در پروژههای ساختمانی و صنعتی محسوب میشود.
فلوسوئیچ چیست و چگونه کار میکند؟
فلوسوئیچ یا Flow Switch تجهیزی الکترومکانیکی است که بر روی لوله شبکه اسپرینکلر نصب میشود و عبور آب داخل لوله را تشخیص میدهد.
در حالت عادی، آب داخل سیستم بدون حرکت یا با فشار ثابت در لولهها قرار دارد.
زمانی که:
اسپرینکلر فعال شود
شیر تخلیه باز گردد
یا جریان واقعی آب در شبکه ایجاد شود
فلپ یا پدال داخلی فلوسوئیچ حرکت کرده و میکروسوئیچ داخلی فعال میشود. سپس سیگنال هشدار به سیستم اعلام حریق ارسال میشود.
عملکرد فلوسوئیچ در سیستم اسپرینکلر
در سیستمهای Wet Sprinkler، فلوسوئیچ معمولاً در رایزر هر طبقه یا هر زون نصب میشود.
فرآیند عملکرد:
1- افزایش جریان آب در لوله
2- حرکت پدال داخلی فلوسوئیچ
3- فعال شدن میکروسوئیچ
4- ارسال سیگنال به Fire Alarm Panel
5- نمایش زون فعالشده روی پنل
به این ترتیب اپراتور میتواند محل تقریبی فعال شدن اسپرینکلر را شناسایی کند.
ویژگیهای فنی فلوسوئیچ Duyar
فلوسوئیچهای برند Duyar با استانداردهای سیستمهای اطفا حریق طراحی شدهاند و دارای ویژگیهای زیر هستند:
بدنه مقاوم صنعتی
مناسب نصب روی لولههای فولادی
دارای تیغه یا پدال حساس به جریان
قابلیت تنظیم زمان تأخیر (Retard Delay)
سازگار با سیستمهای اعلام حریق متعارف و آدرسپذیر
نصب آسان روی خطوط رایزر
عملکرد دقیق در فشارهای کاری استاندارد
دارای کنتاکت NO/NC
کاربرد فلوسوئیچ در سیستم اطفا حریق
این تجهیز در انواع سیستمهای اطفا آبی استفاده میشود:
سیستم اسپرینکلر تر (Wet System)
تشخیص فعال شدن اسپرینکلر و ارسال هشدار
سیستم اسپرینکلر خشک (Dry System)
مانیتورینگ عبور جریان پس از آزاد شدن آب
سیستمهای دلوژ و فوم
کنترل جریان در خطوط اطفا
رایزرهای طبقاتی ساختمان
تفکیک زونهای هشدار حریق
اهمیت فلوسوئیچ در ایمنی ساختمان
فلوسوئیچ فقط یک سنسور ساده نیست؛ بلکه بخشی از زنجیره تشخیص حریق محسوب میشود.
مزایای استفاده:
✔ تشخیص سریع عملکرد اسپرینکلر
✔ ارسال هشدار خودکار به پنل مرکزی
✔ امکان تعیین زون حریق
✔ افزایش سرعت واکنش تیم ایمنی
✔ مانیتورینگ عملکرد واقعی شبکه آب
در بسیاری از پروژهها، نبود فلوسوئیچ باعث تأخیر در تشخیص فعال شدن سیستم اطفا میشود.
تفاوت فلوسوئیچ با پرشر سوئیچ
ویژگی | فلوسوئیچ | پرشر سوئیچ |
|---|---|---|
تشخیص جریان آب | ✅ | ❌ |
تشخیص تغییر فشار | ❌ | ✅ |
نصب روی لوله جریان | ✅ | محدود |
مناسب زونبندی اسپرینکلر | ✅ | کمتر |
ارسال هشدار فعال شدن اسپرینکلر | ✅ | ✅ |
اجزای اصلی فلوسوئیچ
فلوسوئیچ Duyar معمولاً شامل بخشهای زیر است:
پدال یا فلپ داخلی
میکروسوئیچ الکتریکی
محفظه مقاوم صنعتی
ترمینال اتصال برق
مکانیزم تنظیم تأخیر زمانی
تاخیر زمانی (Retard Delay) چیست؟
یکی از قابلیتهای مهم فلوسوئیچ، تنظیم زمان تأخیر است.
این ویژگی باعث میشود:
نوسانات لحظهای فشار باعث آلارم اشتباه نشود.
هشدار فقط در صورت جریان واقعی و پایدار آب فعال گردد.
این قابلیت در سیستمهای اسپرینکلر بسیار مهم است.
کاربردهای فلوسوئیچ Duyar
برجهای مسکونی
مراکز تجاری
سولههای صنعتی
انبارها
بیمارستانها
دیتاسنترها
هتلها
کارخانهها
مزایای فلوسوئیچ برند Duyar
✔ کیفیت ساخت صنعتی
✔ عملکرد دقیق و پایدار
✔ نصب سریع و آسان
✔ سازگاری با استانداردهای اطفا حریق
✔ طول عمر بالا
✔ مناسب پروژههای ساختمانی و صنعتی
نکات مهم در انتخاب فلوسوئیچ
در زمان خرید باید موارد زیر بررسی شود:
سایز لوله
نوع سیستم اطفا
ولتاژ و نوع کنتاکت
زمان تأخیر مورد نیاز
استانداردهای پروژه
کیفیت برند سازنده
جمعبندی
فلوسوئیچ (Flow Switch) برند Duyar یکی از تجهیزات کلیدی در سیستمهای اسپرینکلر و اطفا حریق آبی است که وظیفه تشخیص جریان واقعی آب و ارسال هشدار به سیستم اعلام حریق را بر عهده دارد. این تجهیز با عملکرد دقیق، قابلیت زونبندی و سازگاری با سیستمهای اعلام حریق، نقش مهمی در افزایش ایمنی ساختمان و سرعت واکنش در زمان حریق ایفا میکند.
